En industrias de proceso, el consumo eléctrico no es solo un costo operativo.
Es una variable que debe gestionarse activamente porque superar el límite de demanda acordado con la distribuidora no genera solo una factura más alta. Genera penalizaciones directas.
En sectores como Oil & Gas, tratamiento de agua, petroquímica o manufactura continua, operar sin monitoreo de carga en tiempo real es operar con riesgo económico permanente. Y en muchos casos, ese riesgo es invisible hasta que aparece en la liquidación del mes.
SIMATIC PCS7 de Siemens aborda este problema desde la raíz, con dos capacidades integradas en su Industry Library: gestión de carga en tiempo real y medición de energía por lote de producción.
En esta guía explicamos cómo funcionan, qué bloques las implementan y cómo se aplican en instalaciones industriales reales.
¿Por qué la gestión de energía es estratégica en industrias de proceso?
La mayoría de los contratos de suministro eléctrico industrial establecen límites de demanda en ventanas de tiempo definidas habitualmente intervalos de 15 minutos. Dentro de ese intervalo, el sistema de control tiene que ser capaz de:
- Monitorear el consumo actual en tiempo real
- Proyectar cuánto se consumirá al final del intervalo
- Actuar automáticamente si la proyección supera el límite
Sin esta capacidad, el operador toma decisiones a destiempo o directamente no las toma porque no tiene visibilidad.
La diferencia entre un sistema con gestión de carga y uno sin ella no es solo eficiencia energética. Es la diferencia entre controlar el proceso y reaccionar a sus consecuencias.
Capacidad 1: Gestión de carga en tiempo real

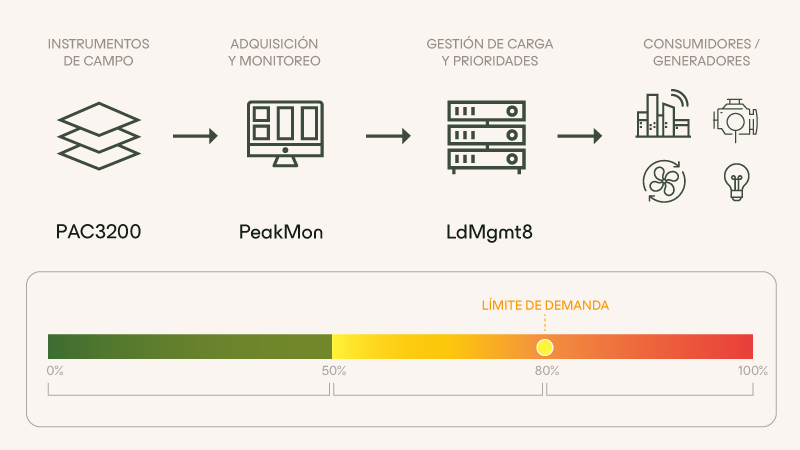

La gestión de carga en PCS7 se implementa a través de dos bloques funcionales que trabajan en conjunto:
PeakMon — Monitoreo de pico de demanda
El bloque PeakMon es el sensor del sistema. Sus funciones principales:
- Monitoreo continuo del consumo actual de la planta
- Proyección del consumo esperado al final del intervalo de sincronización
- Cálculo de la diferencia entre consumo proyectado y límite acordado
- Visualización de tendencias históricas de los últimos 5 intervalos vía histograma
La medición se realiza con instrumentos multifunción como el SENTRON PAC3200/4200, que transfieren los valores de potencia al bloque vía PROFIBUS PA/DP o PROFINET.
LdMgmt8 — Coordinación de cargas y generadores
Cuando PeakMon proyecta una superación del límite, LdMgmt8 actúa. Coordina hasta 8 consumidores y/o generadores de forma automática, sin intervención del operador.
Sus capacidades clave:
- Secuencias de conmutación configurables: por prioridad, por potencia o en secuencia predefinida
- Idle time configurable: tiempos de espera entre apagado y reinicio para evitar ciclos frecuentes
- Lógica diferenciada: consumidores y generadores tienen tratamientos independientes
- Activación de generadores: como alternativa al corte de consumidores, cuando la operación lo permite
En la práctica: si la proyección indica que se superará el límite, el sistema activa primero los generadores disponibles y, si aún no es suficiente, desactiva consumidores de menor prioridad. Todo en segundos, sin intervención manual.
Ejemplo de aplicación: estación de bombeo con planta de secado de lodos
En una planta de tratamiento de aguas, el escenario típico es el siguiente: a medida que sube el nivel del depósito, se activan bombas adicionales. Si el consumo combinado proyecta superar el límite acordado con la distribuidora, LdMgmt8 desactiva primero la planta de secado de lodos y activa los generadores — priorizando siempre el bombeo principal para evitar desborde.
El resultado es una operación que cumple el límite de demanda sin comprometer la función crítica del proceso.
Capacidad 2: Medición de energía por lote de producción
En procesos discontinuos — llenado, dosificación, reacción — el consumo energético no es uniforme. Varía según los parámetros de cada lote, los tiempos de operación y el estado de los equipos.
Sin medición por lote, es imposible saber el costo energético real de cada unidad producida.
PCS7 resuelve esto permitiendo registrar y acumular el consumo eléctrico (kWh) y de flujo (L) de forma independiente para cada lote, desde el inicio hasta el final del proceso.
Cómo funciona el módulo RelEnAcq
El bloque RelEnAcq suma los valores de energía de todos los consumidores vinculados mientras el lote está activo. Al finalizar, genera automáticamente un mensaje de proceso con el consumo total acumulado por tipo de energía.
Cada registro incluye timestamps de inicio y fin, lo que permite:
- Auditar el consumo de cada lote de forma independiente
- Comparar el desempeño energético entre lotes con los mismos parámetros
- Detectar desviaciones respecto al consumo esperado
El SIMATIC Information Server consolida estos datos en reportes configurables — por lote, por período, por tipo de energía — disponibles para análisis estadístico, auditorías y toma de decisiones operativas.
Ejemplo de aplicación: proceso de llenado con reactor
En una planta de llenado con reactor, se registran simultáneamente el consumo eléctrico de la bomba de dosificación (kWh) y el volumen de materia prima procesada (L) para cada lote.
Al completar el proceso, el sistema genera el reporte del lote con el consumo total de cada energía — base concreta para calcular el costo energético unitario de producción y optimizar los parámetros de proceso en función del consumo real.
Arquitectura y componentes
La solución se implementa sobre componentes estándar del ecosistema Siemens, sin necesidad de infraestructura adicional:
| Componente | Función |
| SIMATIC PCS7 V10.0 SP1 + Industry Library V10.0 | Plataforma de control y bloques funcionales |
| SENTRON PAC3200/4200 | Medición de potencia y energía eléctrica |
| SINAMICS G120 | Variador de frecuencia con medición integrada |
| SITRANS FM MAG6000 | Medición de caudal |
| SIMATIC Information Server 2024 SP1 | Reporting y análisis energético |
La comunicación entre instrumentos y controladores se realiza vía PROFIBUS PA/DP o PROFINET, según la versión del dispositivo de campo. Los bloques funcionales PeakMon, LdMgmt8, CalcPwrL y RelEnAcq se incorporan directamente al proyecto PCS7 existente.
Beneficios operativos concretos
✔ Eliminación de penalizaciones por exceso de demanda eléctrica
✔ Optimización del uso de generadores propios frente a la red
✔ Visibilidad del costo energético real por lote de producción
✔ Trazabilidad completa para auditorías energéticas y de calidad
✔ Operación automática ante eventos de sobrecarga, sin intervención manual
✔ Base de datos histórica para análisis de eficiencia y mejora continua
Preguntas frecuentes
¿En qué industrias se aplica esta solución?
Oil & Gas, tratamiento de aguas, petroquímica, manufactura continua y discontinua, utilities. Cualquier proceso con contratos de demanda eléctrica acordada y producción por lotes.
¿Es necesario reemplazar la infraestructura existente?
No. Los bloques funcionales se incorporan al proyecto PCS7 estándar. La solución se adapta a la instrumentación existente — PROFIBUS, PROFINET o señales 4-20 mA — sin necesidad de reemplazar hardware de campo.
¿Cómo se integra con sistemas de reporting o ERP?
El SIMATIC Information Server genera reportes exportables que pueden integrarse con sistemas MES o ERP mediante conectores estándar. La información de consumo por lote queda disponible para análisis en capas superiores de la pirámide de automatización.
¿Qué sucede si el sistema no puede desactivar consumidores a tiempo?
El diseño incluye parámetros de idle time y secuencias de intervención configurables para minimizar este riesgo. Además, la proyección de PeakMon permite actuar con anticipación — no de forma reactiva.
