Como es de público conocimiento, el sistema Apogee – con sus productos Insight, MBC, MEC, TEC y PXC de primera generación – se ha desprogramado y ha dejado de tener soporte de fábrica (ni repuestos).

La nueva generación de control Desigo CC y Desigo PXC, con sus modelos PXC4/5/7, son la base de los sistemas BMS actuales de Siemens. Pensando en la compatibilidad con los sistemas existentes, surgen algunos retos técnicos que debemos llevar a cabo para lograr.

Como primera medida debemos plantear la necesidad de migrar las plataformas Insight existentes a la nueva solución DESIGO CC, mediante el plan de precios preferenciales que Siemens brinda a sus clientes existentes.

Una vez actualizada esta plataforma, se puede avanzar incorporando equipamiento de última generación a las redes P2 existentes. El siguiente detalle describe con rigor técnico esta capacidad de integración y todos los beneficios que incorporarían con esta nueva estructura.

La nueva generación de controladores de automatización Desigo PXC ofrece una amplia gama de ventajas para la automatización de edificios. En la búsqueda de maximizar los beneficios de esta nueva línea de productos, Siemens ha adoptado el protocolo BACnet como estándar y ha discontinuado las versiones con protocolo propietario P2 SIEMENS.

Es por esto que hoy se vuelve indispensable comenzar a pensar en la transición y las opciones existentes para que convivan ambas tecnologías. Este es el caso de obras existentes en las cuales la mayoría de los controladores son los PXC de vieja generación como el PXC36 o PXC100, conectados por medio de una red IP a un servidor DESIGO CC.

Si el controlador tuviera conexión por bus 485 y se conecta a DESIGO a través de un AEM, se deberá solicitar una toma de red IP cercana al nuevo controlador.

Adicionalmente, la nueva línea de productos utiliza la herramienta ABT Site para su programación y parametrización. Esta nueva herramienta incorpora las mejores prácticas del mercado, modificando la tradicional programación en líneas de código, por una metodología de programación gráfica más sencilla, potente y ágil.

¿Es posible reemplazar algún controlador de esa red con PXC4 /7 de nueva generación?

La respuesta es categóricamente sí, pero se deben tener en cuenta ciertas consideraciones:

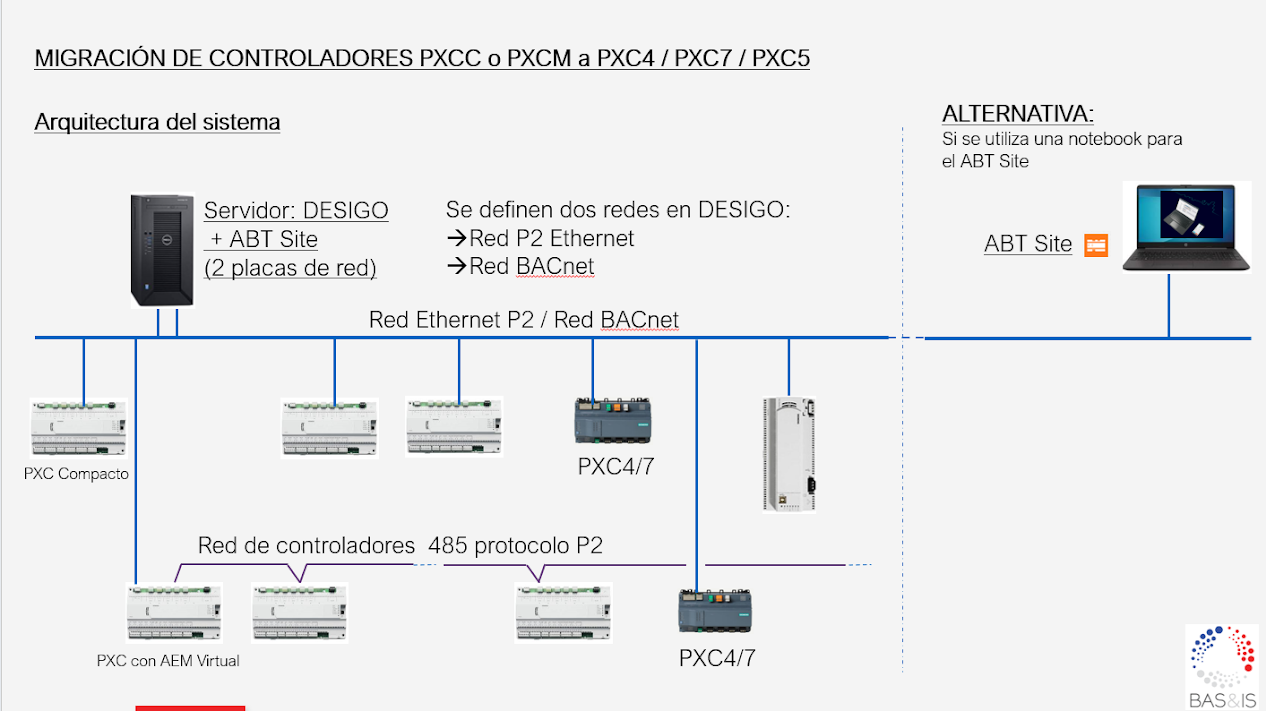

1. Los nuevos controladores solo se comunican por protocolo BACnet, por lo que en el servidor DESIGO se deberá crear una nueva red que va a estar separada de la red de protocolo P2 Apogee (Ethernet o por AEM). La consecuencia directa de esto es que si se deben transmitir señales provenientes de controladores P2 de la red existente (por ejemplo la temperatura / humedad exterior) al nuevo controlador se debe realizar un script dentro de DESIGO que ejecute esta función. Tener presente que esta información no será transmitida en caso de que el servidor se encuentre apagado o el proyecto detenido.
2. Otra cosa para tener presente es la programación del controlador: El programa PPCL residente en el controlador PXC APOGEE P2: se deberá rehacer utilizando la programación gráfica de bloques que utiliza el ABT Site y que es compatible con los PXC4/5/7. Esto le brindará un valor agregado ya que la nueva programación es más flexible y permite realizar funciones más específicas que con la utilización de líneas de programación de PPCL.
3. Finalmente, al migrarse el control a un controlador nuevo, con una interfaz de comunicación diferente, existirá una partición en los datos históricos a partir de la migración, quedando los datos antiguos accesibles, pero en una ruta distinta a los nuevos datos.

Compatibilidad con las distintas aplicaciones DESIGO:

Gráficos: Los controladores PXC4/5/7, al utilizar BACnet de manera nativa, son perfectamente compatibles con los gráficos ya utilizados en Desigo, si bien se deben hacer ajustes a nivel de ingeniería de los símbolos gráficos, esto es transparente de cara al operador.

Trends de datos históricos y Schedules: Si bien la modificación de Trends y Schedules se puede realizar desde Desigo como se venía haciendo en los controladores Bacnet de la generación anterior, para crear nuevos o eliminar existentes se debe utilizar la herramienta de ingeniería ABT Site.

Reportes: Se pueden crear Reportes tal cual se vienen generando para los controladores APOGEE P2. Solo se deben utilizar los templates adecuados que ya viene generados en DESIGO.

Por qué migrar a la nueva generación de controladores PXC4 / 5 / 7 ?

La nueva serie de controladores Desigo PXC 4, PXC 5 y PXC 7 de Siemens ofrece varias ventajas sobre la serie anterior de controladores PXC modulares y compactos. A continuación, se detallan las principales mejoras y beneficios:

1. Mayor Potencia de Procesamiento y Capacidad de Memoria

Desigo PXC 4/5/7: Disponen de procesadores más rápidos y una mayor capacidad de memoria, lo que permite un procesamiento más eficiente de datos y la ejecución de algoritmos más complejos para el control y monitoreo de edificios.

PXC Modulares y Compactos: Aunque eficaces, tienen capacidades más limitadas en términos de procesamiento y memoria en comparación con los nuevos modelos.

2. Conectividad Mejorada y Protocolos de Comunicación

Desigo PXC 4/5/7: Ofrecen una conectividad más amplia y flexible, incluyendo soporte nativo para protocolos como BACnet/IP, Modbus TCP, y KNX IP, lo que facilita la integración con una variedad de sistemas y dispositivos.

PXC Modulares y Compactos: La conectividad es buena, pero los nuevos modelos ofrecen una integración más sencilla y eficiente con sistemas modernos y el Internet de las Cosas (IoT).

3. Interfaz de Usuario y Herramientas de Configuración Avanzadas

Desigo PXC 4/5/7: Incorporan interfaces de usuario más intuitivas y herramientas de configuración mejoradas, como la Desigo Control Point, que simplifica el diseño, la configuración y el mantenimiento de los sistemas de automatización de edificios.

PXC Modulares y Compactos: Las herramientas de configuración y la interfaz de usuario son funcionales, pero menos avanzadas en comparación con las nuevas series.

4. Capacidades de Ciberseguridad Mejoradas

Desigo PXC 4/5/7: Ofrecen características avanzadas de ciberseguridad, como encriptación de datos, autenticación mejorada y cumplimiento con estándares internacionales de seguridad, lo que protege mejor contra amenazas cibernéticas.

PXC Modulares y Compactos: La ciberseguridad es sólida, pero los nuevos modelos proporcionan capas adicionales de protección y cumplimiento de normas actualizadas.

5. Flexibilidad y Escalabilidad

Desigo PXC 4/5/7: Están diseñados para ser altamente escalables y flexibles, adaptándose fácilmente a las necesidades cambiantes de los edificios inteligentes y permitiendo la adición de nuevas funciones y capacidades sin necesidad de reemplazar el hardware existente.

PXC Modulares y Compactos: Aunque modulares y flexibles, la nueva serie ofrece una mayor facilidad para futuras ampliaciones y actualizaciones.

6. Eficiencia Energética y Sostenibilidad

Desigo PXC 4/5/7: Integran tecnologías y algoritmos avanzados para optimizar el consumo de energía y apoyar iniciativas de sostenibilidad, lo que puede resultar en ahorros significativos de energía y una reducción de la huella de carbono.

PXC Modulares y Compactos: Proveen buenos niveles de eficiencia energética, pero los nuevos modelos están mejor equipados para cumplir con los estándares de sostenibilidad más recientes y exigentes.

7. Capacidades Analíticas y de Monitoreo Mejoradas

Desigo PXC 4/5/7: Ofrecen capacidades analíticas avanzadas y funciones de monitoreo en tiempo real que permiten una mejor toma de decisiones basada en datos y un mantenimiento predictivo más efectivo.

PXC Modulares y Compactos: Proveen monitoreo y análisis, pero con menos profundidad y capacidades en comparación con los modelos más recientes.

8. Programación

Desigo PXC 4/5/7: La programación de estos controladores se realiza mediante el software ABT Site el cual posee un motor de programación basado en el TIA PORTAL de SIEMENS, con gran cantidad de librerías con bloques y funciones ya personalizados a las aplicaciones HVAC, lo que permite realizar programas más detallados y precisos.

Tienen además la posibilidad de hacer la simulación de la programación.

PXC Modulares y Compactos: Utilizan el lenguaje PPCL, un lenguaje de alto nivel, el cual tiene un número limitado de funciones y muy poca flexibilidad para la programación de funciones complejas.

CONCLUSIÓN

La serie de controladores Desigo PXC 4, PXC 5 y PXC 7 ofrece mejoras significativas en términos de potencia de procesamiento, conectividad, ciberseguridad, flexibilidad, eficiencia energética y capacidades analíticas y de programación, lo que la convierte en una opción más avanzada y eficiente para la automatización de edificios modernos.
