El controlador PXC7 pertenece a la familia de los controladores de última generación de SIEMENS BUILDING TECHNOLOGIES. Dentro de ese conjunto también se encuentra el PXC4 y PXC5. El dispositivo PXC7 corresponde al tope de gama de esa familia de controladores.

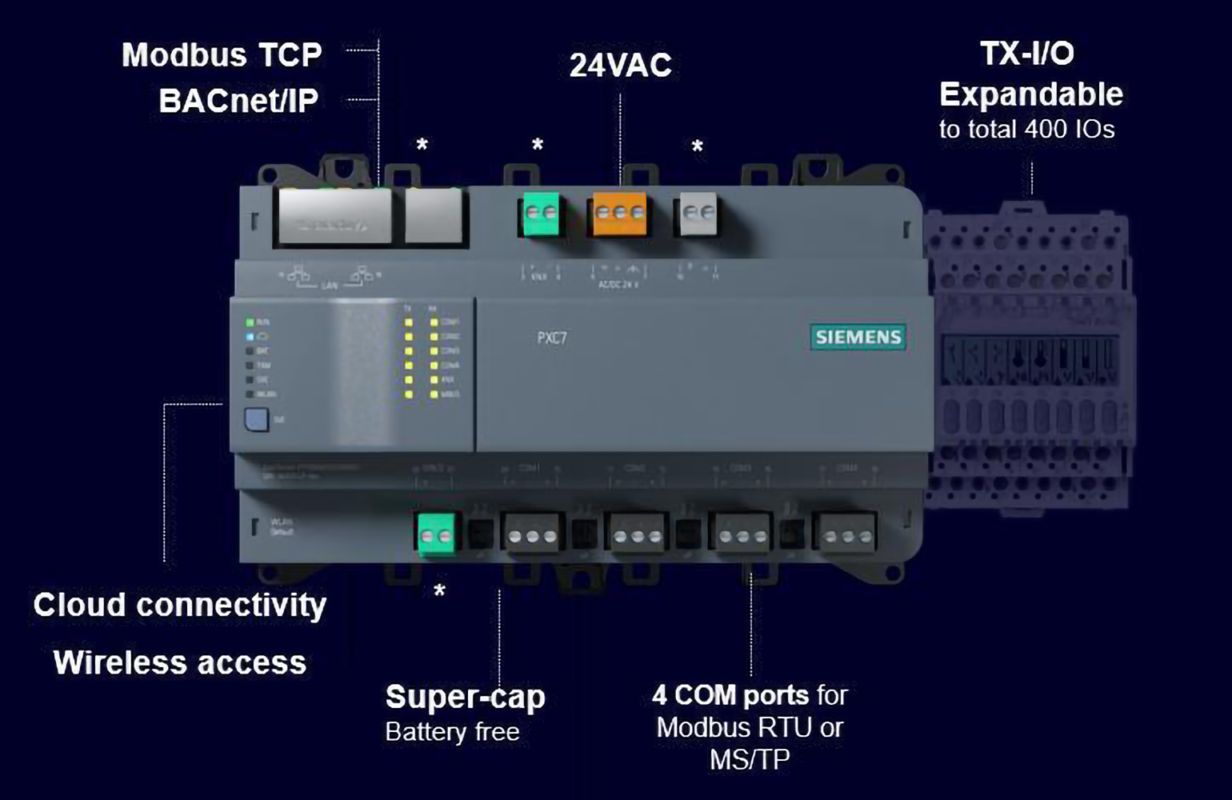

- El controlador PXC7 está diseñado como un dispositivo modular.
- Fuente de alimentación integrada para hasta 4 módulos de entradas y salidas (TX-I/O)
- Con módulos de TX-I/O adicionales y fuente de alimentación, se puede alcanzar un máximo de hasta 400 Entradas/Salidas
- Los módulos de TX-I/O se pueden conectar o instalar directamente en otra ubicación utilizando la conexión tipo “Island bus” opcional
- El controlador PXC7 permite, además, integraciones en forma directa con dispositivos MODBUS ( RTU y TCP) , con dispositivos BACnet ( MS/TP y IP) y con dispositivos KNX
Estandarización de hardware:
Misma apariencia externa independientemente de la versión:
S: Short: supervisión y control de hasta 100 puntos de Building Automation
M: Medium: supervisión y control de hasta 250 puntos de Building Automation
L: Large: supervisión y control de hasta 600 puntos de Building Automation
Beneficios
• Adaptación flexible al número necesario de E/S
• Uso universal de las E/S integradas
INSTALACIÓN SIMPLE
Gracias a dos opciones de montaje, la instalación puede ser muy simple y flexible en función de las necesidades de su proyecto.:
• El montaje en riel DIN permite una instalación rápida en un panel de control, junto con los módulos de entradas y salidas (TX-I/O) adicionales montados sobre el mismo riel
• Montaje en superficie con el uso de tornillos sin riel DIN
Beneficios
• Opciones de instalación flexibles
• Fácil instalación con unos pocos clics en rieles DIN Estándar
• Instalación rápida de los módulos TX-I/O en rieles DIN
• Pruebas y diagnósticos puntuales rápidos e intuitivos, incluidos informes
• Fácil manejo de alarmas para encontrar y eliminar perturbaciones
• Funciones simples de funcionamiento y supervisión directamente en el controlador

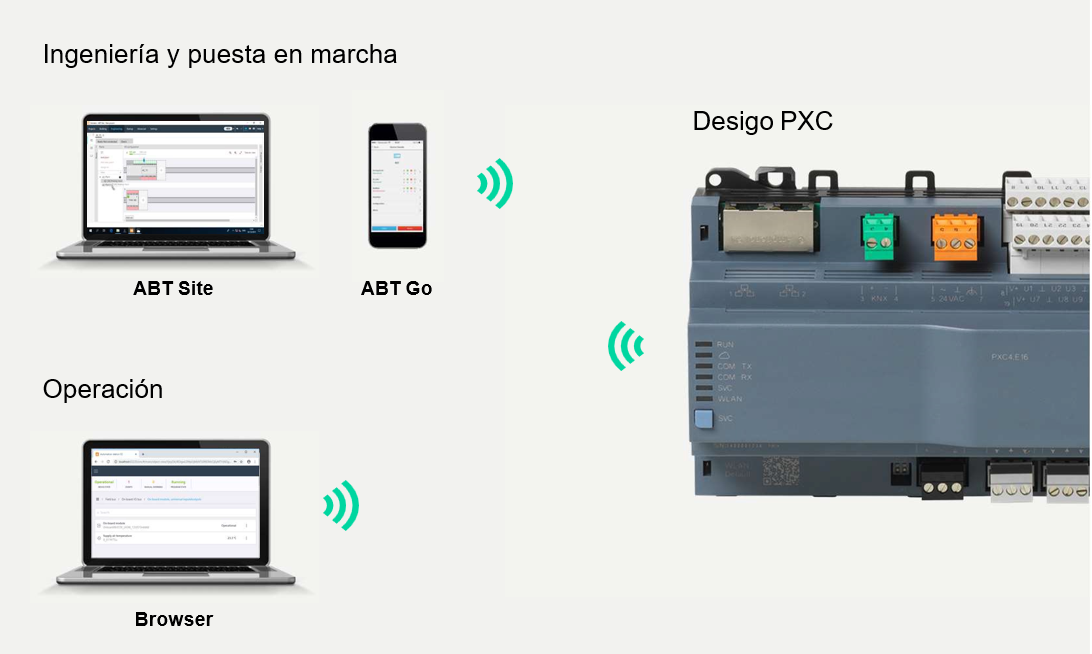

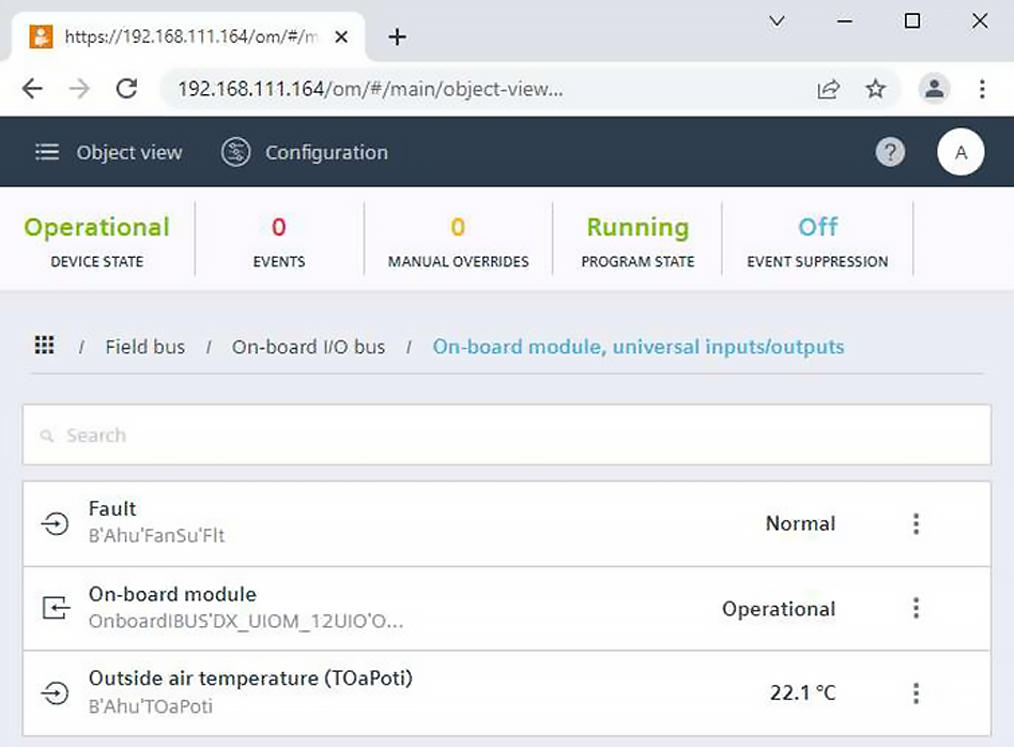

Interfaz de usuario accesible a través del navegador WEB
• El PXC7 tiene una interfaz web integrada para tareas de puesta en marcha y mantenimiento en línea directamente en el dispositivo.
• Complementa el proceso de entrega del proyecto al permitir convenientemente la puesta en marcha y el mantenimiento de los controladores.
• La interfaz web integrada se puede utilizar como una simple función de operación directa y monitoreo sin ninguna ingeniería adicional.
Beneficios
• Pruebas y diagnósticos puntuales rápidos e intuitivos, incluidos informes
• Fácil manejo de alarmas para encontrar y eliminar perturbaciones
• Funciones simples de funcionamiento y supervisión directamente en el controlador
Conectividad WLAN embebida
• Fácil configuración, ingeniería local y puesta en marcha con un portátil o dispositivo móvil
• Operación simple sin ninguna ingeniería adicional
• Útil durante la fase de ingeniería y puesta en marcha, pero también durante la operación

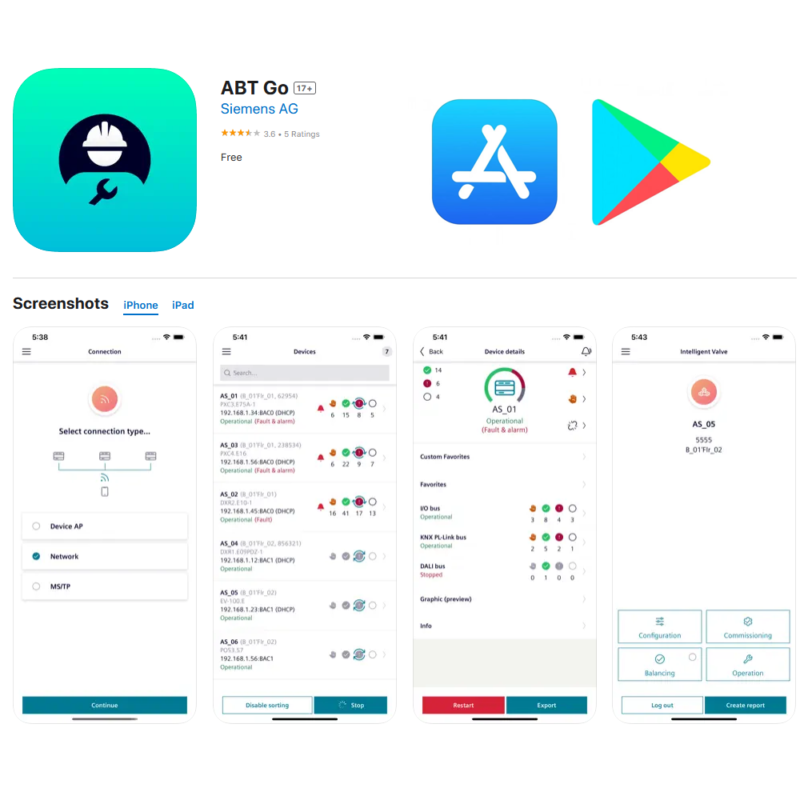

Aplicación ABT Go para la puesta en marcha y mantenimientos de dispositivos PXC7
Es una aplicación móvil intuitiva para tareas de puesta en marcha y mantenimiento de dispositivos utilizados en sistemas de automatización y control de edificios
ABT Go se puede utilizar para:
• Pruebas puntuales y diagnósticos rápidos e intuitivos con datos históricos.
• Documentar defectos con fotos incluidas en los informes
• Funcionalidad de informes, programación y exportación para demostrar el progreso.
• Fácil manejo de alarmas para encontrar y eliminar perturbaciones
• Supresión de alarmas para dispositivos PXC4 y PXC5 para evitar inundar el sistema con alarmas en el arranque o durante la puesta en marcha
Beneficios:
• Se puede descargar gratuitamente en cualquier dispositivo (Apple y Android))
• Visión general rápida del sistema
• No se necesita capacitación
• Fácil Interfaz de usuario

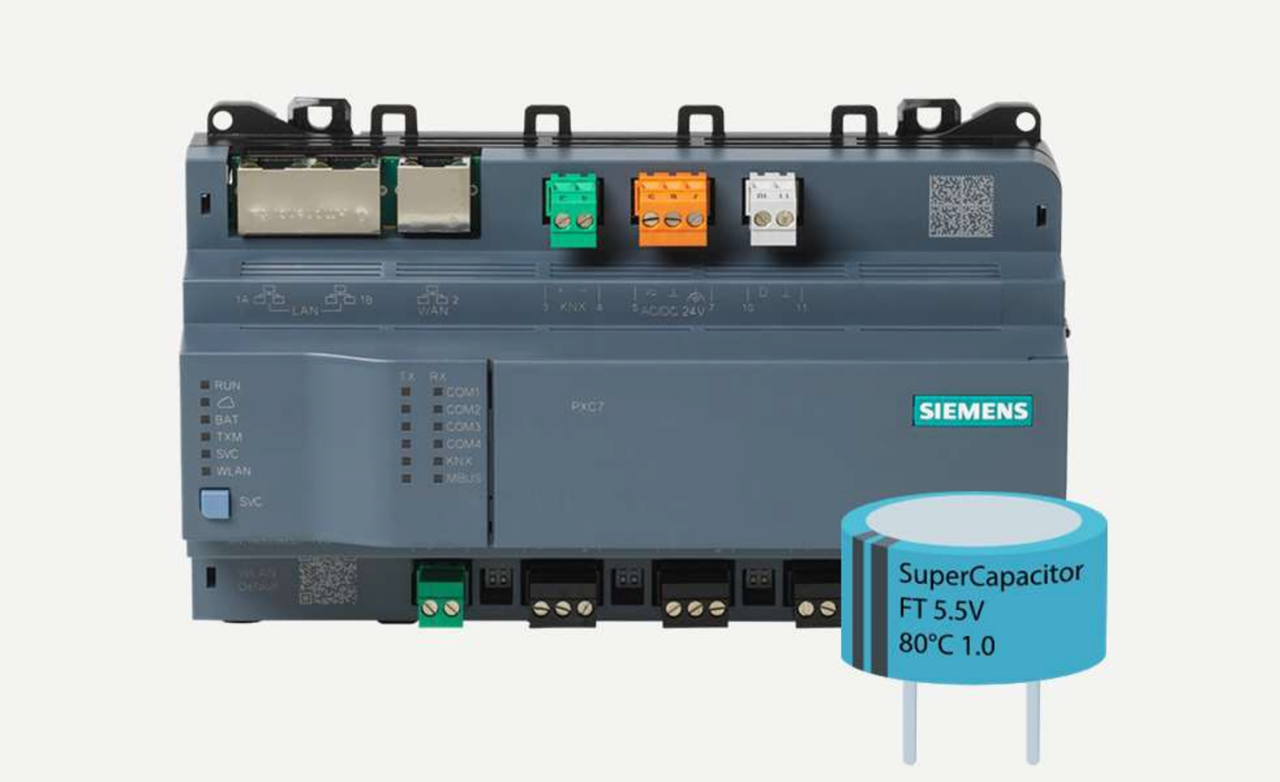

SIN BATERÍA
La batería opcional CR2032 dura RTC por 10 años
• El supercondensador PXC puede mantener el reloj en
tiempo real funcionando hasta 7 días
• Los controladores no están clasificados como mercancías
peligrosas
• Opcionalmente, en el PXC7 se puede instalar una batería CR2032 para garantizar que el reloj en tiempo real siga funcionando hasta 10 años.
Beneficios
• Logística más fácil para el envío y el almacenamiento
• Sin mantenimiento para el propietario del edificio
• Mejor para el medio ambiente
• Sin riesgo de fugas de la batería durante el funcionamiento o el almacenamiento
• Recuperación rápida del tiempo del sistema después de fallas de energía
• Un corte de energía prolongado no resulta en un desajuste de tiempo

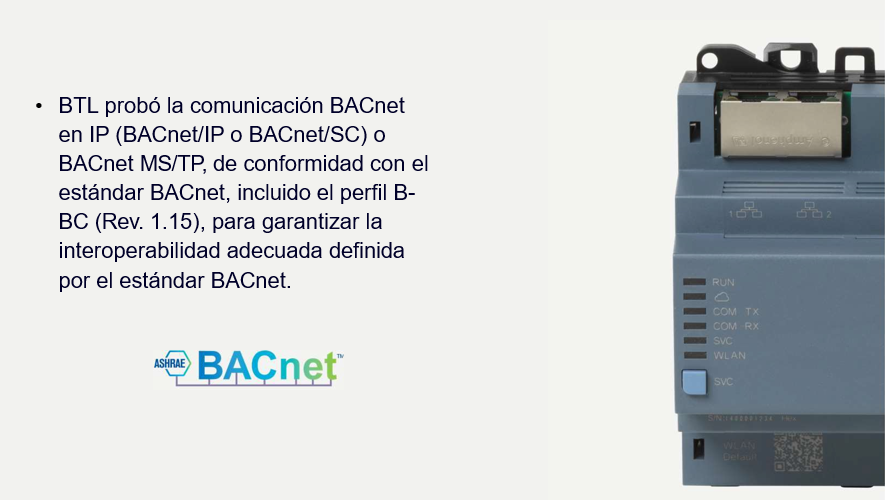

BTL aprobó la comunicación BACnet en IP y MS/TP
Beneficios:
• Comunicación de red de control de automatización de edificios estandarizada
• Inter-operabilidad probada con 3rd party
Conclusión
La transformación digital de los edificios comienza en el núcleo de su sistema de automatización. La avanzada tecnología de los controladores PXC7 se basa en cuatro pilares clave para optimizar el rendimiento operativo:
Soluciones escalables
Para su uso en pequeños o grandes complejos, aplicaciones estándar o avanzadas: con la familia de controladores PXC7 obtendrá el control óptimo ya sea para la planta central o para las demandas de las habitaciones.
Ingeniería inteligente
Con el marco de ingeniería de DESIGO, ABTSIte, que no requiere licencia, podrá diseñar y poner en marcha de forma intuitiva una amplia gama de productos aprovechando las sofisticadas aplicaciones y las crecientes bibliotecas.
Integración sencilla
Integrar diferentes protocolos es muy sencillo, sin necesidad de hardware o software adicional en un flujo de trabajo coherente y organizado que ahorra costos y esfuerzos adicionales
Conectividad segura
Permite conectar de manera segura los dispositivos inteligentes con BAcnet Secure Connect. Es posible acceder a los controladores a través de la WLAN de abordo y del acceso remoto y en la nube cumpliendo los más altos estándares de seguridad
